التغلب على المقاومة الهيدروليكية: كيف يحدد تصميم المصفوفة متعدد الطبقات والنفاذية الداخلية إنتاجية أوراق الضغط

في عالم التحدي المتمثل في هندسة العمليات الصناعية المستمرة، يعد إنتاجية السوائل وكفاءة دورة الترشيح بمثابة المقياسين اللذين يحددان الربحية الإجمالية للمصنع. سواء كانت منشأتك تقوم بمعالجة ملايين اللترات من الزيوت النباتية الخام، أو تكرير-شراب الذرة عالي الفركتوز، أو تصفية المواد البتروكيماوية الوسيطة المعقدة، فإن الهدف دائمًا هو زيادة حجم الترشيح المصفى الذي يتم إنتاجه لكل متر مربع من مساحة المرشح قبل أن يصل النظام إلى الضغط التفاضلي النهائي. عندما تكون دورات الترشيح قصيرة، مما يتطلب الغسيل العكسي المتكرر، وتفريغ الكعك، وإعادة ضبط النظام، فإن خط الإنتاج بأكمله يعاني من اختناقات تشغيلية مكلفة.

عند البحث عن السبب الجذري لمعدلات التدفق البطيئة والارتفاع السريع في الضغط، ينظر مديرو المصانع عادةً إلى المعلمات الكيميائية، أو يضبطون جرعات الندف، أو يغيرون تركيزات ملاط ​​-الطلاء المسبق، أو يلقون اللوم على هجرات الجسيمات الدقيقة. ومع ذلك، كثيرًا ما تكشف التحقيقات الديناميكية لسوائل الغوص العميق عن السبب الميكانيكي البحت:المقاومة الهيدروليكية الداخليةضمن مجموعات أوراق الاستبدال.

إن عنصر مرشح أوراق الضغط ليس مجرد قطعة من القماش السلكي ملفوفة حول إطار معدني؛ إنه نظام معقد ومُصمم هندسيًا ومتعدد الطبقات لنقل السوائل. إذا كانت طبقات الشبكة الداخلية مكونة بشكل سيئ، أو مضغوطة بشكل زائد-، أو تم تحديدها دون مراعاة دقيقة لديناميكيات التدفق، فإن العنصر نفسه يعمل كتقييد هيدروليكي شديد. قبل التعمق في الفيزياء المجهرية لترحيل السوائل من طبقة-إلى-طبقة، يمكنك قياس معايير هندسة التصنيع الكاملة لدينا، وتفاوتات الإطار الهيكلي، وشهادات مطاحن المواد الخام على موقعنا الأساسي[ورقة فلتر من الفولاذ المقاوم للصدأ]صفحة العمود.

لفهم سبب تسبب عنصر الفلتر البديل في مقاومة هيدروليكية عالية، يجب على المرء أن يتتبع المسار الدقيق الذي يسلكه جزيء السائل أثناء انتقاله من حوض الملاط المضغوط، عبر كعكة الفلتر، وإلى قلب اللوحة الورقية. تبدأ الرحلة عند طبقة الترشيح الخارجية النشطة-عادةً ما تكون عبارة عن قطعة قماش سلكية منسوجة هولندية عادية مقاس 24x110 أو 30x150. تم تصميم هذه الشاشة الخارجية الدقيقة لإيقاف الجسيمات المجهرية مع السماح للسائل النظيف بالمرور عبر شبكة المسام التي يتم التحكم فيها بإحكام.

بمجرد مرور السائل عبر حدود المسام الدقيقة-الأولية، فإنه يدخل إلى الجزء الداخلي من عنصر الورقة. لكي يحافظ نظام الترشيح على معدل تدفق مرتفع، يجب أن يغير هذا السائل المصفى اتجاهه على الفور، ويدور بزاوية 90 درجة ليتدفق بالتوازي مع سطح الورقة باتجاه فوهة التفريغ.

ومع ذلك، في العناصر البديلة ذات الميزانية المحدودة أو سيئة التصنيع، غالبًا ما تتكون الطبقات المتوسطة أسفل الجلد الخارجي من شبكات مربعة قياسية كثيفة يتم ضغطها مباشرة على الشبكة الداعمة. تحت الضغط الهيدروليكي المكثف لمضخة التغذية (الذي يصل في كثير من الأحيان إلى 4.0 إلى 5.0 بار)، يتم دفع شبكة النسيج الهولندية الخارجية الدقيقة إلى الخلف، وتضغط بعمق في فتحات الطبقات الأساسية. يُعرف هذا التشوه الميكانيكي-بـضغط متداخل شبكي-يسحق بشكل فعال مسارات السوائل المتاحة، ويغلق المسام الدقيقة-من الخلف ويخلق عنق زجاجة تدفق داخلي شديد.

لتجنب القيود الهيدروليكية الداخلية، يجب على فرق المشتريات والهندسة النظر إلى ما هو أبعد من حجم الشبكة السطحية وتقييم الميكانيكا الهيكلية المحددة لطبقات الشبكة الداخلية. يسلط الجدول التالي الضوء على المعلمات الهندسية الهامة المطلوبة لضمان أداء السحب المنخفض والتدفق العالي- خلال دورات التشغيل الممتدة:

يتمثل الدفاع النهائي ضد تداخل الشبكات الميكانيكية وسحب السوائل الداخلية في تنفيذ مصفوفة سلكية متعددة الطبقات متسلسلة رياضيًا. ويتطلب ذلك الابتعاد عن طرق التجميع البسيطة-التكلفة المنخفضة والترقية إلى التكوينات الهندسية حيث يكون لكل طبقة غرض هيدروليكي مخصص. إذا كان مصنعك يعاني من دورات تشغيلية قصيرة بشكل غير متوقع، أو انخفاض سعة التدفق، أو تكاليف طاقة الضخ المفرطة، فاستكشف مواصفاتنا الهندسية على موقعنا المخصص[عالية-نفاذية عالية-عناصر مرشح أوراق ضغط الطبقات]صفحة لنرى كيف يؤدي تكديس الطبقات الخاصة بنا إلى التخلص من الاختناقات الداخلية.

في عناصرنا ذات-النفاذية العالية، تم تصميم الساندوتش متعدد الطبقات-مثل هرم دقيق من المقاومة الهيدروليكية، مع أدنى مقاومة في المركز المركزي. يتم دعم شاشة Plain Dutch Weave النشطة مقاس 24 × 110 مباشرةً بشبكة دعم متوسطة دقيقة. تتميز شبكة الدعم هذه بمسافة سلكية متخصصة للغاية تتوافق مع درجة مفصل النسيج الهولندي الخارجي.

تضمن هذه المحاذاة المحددة أن تعمل شبكة الدعم مثل الرف الصلب، مما يجعل شاشة الترشيح الدقيقة مسطحة تمامًا وتمنعها من الترهل أو التعشيش تحت الضغط العالي.

أسفل هذه الطبقة الانتقالية الأولى توجد طبقة تسريع ثانية أكثر خشونة-. تعمل هذه الطبقة كمنطقة عازلة هيدروليكية، حيث تجمع السائل من المسام الدقيقة -وتنظمه في خطوط انسيابية عالية السرعة قبل أن يدخل إلى قلب الصرف المركزي. ونظرًا لأن كل طبقة تتميز بفتحة أكبر بشكل متزايد ومقياس سلك أكثر سمكًا، فإن السائل يواجه مقاومة أقل وأقل أثناء تحركه إلى الداخل، مما يسمح للسائل المصفى بالخروج من العنصر والدخول إلى المشعب بأقصى قدر من الكفاءة.

بمجرد أن ينتقل السائل بنجاح عبر الجلد السطحي ومصفوفات الدعم المتوسطة، فإنه يصل إلى القلب الحقيقي لمجموعة الأوراق: قلب الصرف المركزي. في عملية التدفق العالي-، يجب أن يتصرف هذا المركز كطريق سريع مفتوح على مصراعيه، حيث يتعامل مع كميات كبيرة من السائل دون التسبب في ضغط عكسي. تحقق عناصرنا المتميزة ذلك من خلال استخدام قوة شد شديدة-شديدة الثقل والعالي-.شبكة أسلاك الفولاذ المقاوم للصدأ مجعدة 3x3 أو 4x4مصنوعة من سلك بأقطار تصل إلى 1.60 ملم.

يقوم العديد من الشركات المصنعة للميزانية بتقليص الزوايا باستخدام صفائح معدنية رقيقة وممتدة ورخيصة الثمن أو صفائح بلاستيكية مختومة خفيفة الوزن لهذا العمود الفقري المركزي. وتحت الأحمال الميكانيكية المكثفة لعملية الترشيح الطويلة، تنثني هذه الصفائح الرقيقة أو تنثني أو تتسطح تمامًا تحت وطأة ثقل كعكة الترشيح الثقيلة التي تضغط على وجوه الأوراق.

عندما يتسطح قلب الصرف المركزي، يتم إغلاق قناة التدفق الداخلي تمامًا.

يصبح السائل محصورًا داخل الورقة، مما يسبب ارتفاعًا صناعيًا سريعًا في الضغط التفاضلي ويفرض الإنهاء المبكر للدفعة. من خلال الاستفادة من شبكتنا السلكية المجعدة الصلبة، تظل قنوات الصرف الداخلية سليمة تمامًا، مما يضمن أقصى مساحة مفتوحة وسرعة تدفق ثابتة للسوائل في جميع ظروف التشغيل.

تحدث المرحلة الأخيرة، التي يتم تجاهلها غالبًا، من انتقال السوائل داخل عنصر مرشح ورقة الضغط، عند الحدود المحيطة حيث يتصل جسم الورقة بفوهة التفريغ. إذا كان إطار القناة U الخارجي- ملحومًا ببساطة ومغلقًا حتى عنق الفوهة، فسيؤدي ذلك إلى حدوث اختناق شديد. يصطدم السائل الذي ينتقل عبر شبكة الصرف الداخلية الواسعة فجأة بجدار معدني صلب، مما يتسبب في اضطراب موضعي، وركود السوائل، وارتفاع الضغط الخلفي.

تتميز عناصرنا ذات النفاذية العالية- بالهندسة الدقيقة عند تقاطع الإطار-إلى-الفوهة. يتم تصنيع القنوات الخارجية الثقيلة - المصنوعة من الفولاذ المقاوم للصدأ على شكل حرف U - بواسطة منافذ تحويل السوائل الداخلية وفتحات التنفيس مباشرة عند قاعدة عنق التفريغ. تضمن هذه البنية المخصصة أن السائل المتدفق من حواف اللوحة يمكن أن ينتقل إلى فوهة المخرج دون مواجهة زوايا حادة أو فجوات ضيقة.

ومن خلال إزالة تقييد الخروج النهائي هذا، فإننا نخفض إجمالي انخفاض ضغط النظام، ونمنع تراكم المواد الصلبة الداخلية عند حدود الإطار، ونحافظ على تدفق غير متقطع من وجه المرشح مباشرة إلى خزان الترشيح النظيف.

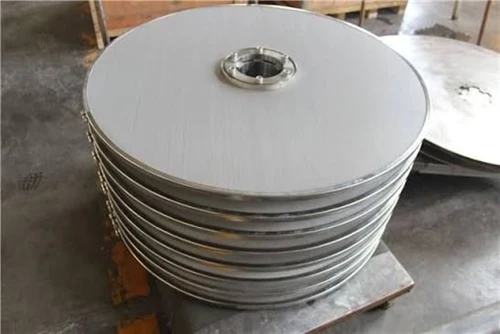

للتأكد من أن الدفعة التالية من أوراق الفلتر البديلة أو الأقراص الدائرية توفر الحد الأقصى من إنتاجية السوائل والحد الأدنى من المقاومة الداخلية، قم بتفويض الموردين الفنيين لديك بالتحقق من هذه المعايير الأساسية الثلاثة:

● اختبار التداخل -صفر:اطلب من المورد تقديم بيانات حول انحراف وجه الشبكة تحت حمل طرفي محاكى قدره 4.0 بار لضمان عدم ترهل طبقة الترشيح في شبكة الصرف الأساسية.

● فتح-شهادة المنطقة:اطلب إجراء حساب رسمي لجزء المنطقة المفتوحة للشبكة الأساسية الداخلية، مع تحديد الحد الأدنى من المعايير65% مساحة مفتوحةلتطبيقات-اللزوجة العالية.

● تجاوز سائل الفوهة:تأكد من أن قناة الإطار U- تشتمل على مخففات سوائل داخلية آلية عند نقطة اتصال التفريغ لمنع ركود التدفق عند منطقة الخروج.

يتطلب تعظيم إنتاجية الإنتاج في نظام مرشح أوراق الضغط فهمًا كاملاً لديناميكيات الموائع الداخلية. يعد قبول استبدال أوراق الفلتر ذات الميزانية المحدودة والمصنوعة من صفائح شبكية فضفاضة وغير متسلسلة- ونوى معدنية ممتدة واهية طريقة مضمونة لحقن مقاومة هيدروليكية عالية في حلقة المعالجة، مما يؤدي إلى دورات قصيرة وتآكل عالي للمضخة وانخفاض سعة المصنع. من خلال الترقية إلى العناصر المصممة هندسيًا حيث يعمل التسلسل الدقيق متعدد-الطبقات، وشبكات الانتقال ذات التقويم المزدوج-، والنوى المجعدة ذات المنطقة -المفتوحة-المرتفعة معًا، يمكن لمصنعك التخلص بشكل دائم من قيود التدفق الداخلي، وتحقيق أوقات دورة تشغيلية ممتدة، وزيادة كفاءة تصفية السوائل لديك.

إذا كان فريقك الفني يقوم حاليًا باستكشاف أخطاء الانخفاض المفاجئ في تدفق المعالجة، أو مواجهة ارتفاعات سريعة في ضغط المضخة، أو يتطلع إلى منع تعمية المسام الداخلية الدائمة، فراجع تشخيصاتنا الشاملة على موقعنا المخصص[لماذا تُعمي شبكة أوراق الفلتر المصنوعة من الفولاذ المقاوم للصدأ بهذه السرعة؟]صفحة تحليل الصيانة، أو اتصل بفريقنا الهندسي مباشرة لإرسال معلمات العملية الخاصة بك للحصول على عرض أسعار هيدروديناميكي مخصص.
