كيف يؤثر تصنيف الميكرون وعدد الشبكات على أداء الترشيح

في الترشيح الصناعي، يعد تصنيف الميكرون وعدد الشبكات من أهم المواصفات الفنية المستخدمة لتقييم أداء وسائط الترشيح. على الرغم من أنه يتم ذكرهما معًا غالبًا، إلا أن كل معلمة تصف جانبًا مختلفًا من سلوك الترشيح. يحدد تصنيف الميكرون حجم الجسيمات التي يمكن للمرشح التقاطها بشكل موثوق، في حين يصف عدد الشبكات البنية الهندسية للشبكة السلكية المنسوجة. لاتخاذ قرارات الترشيح الصحيحة-سواء في الأنظمة الهيدروليكية، أو تنقية الوقود، أو المعالجة الكيميائية، أو معالجة المياه، أو التصنيع الصناعي-يجب على المهندسين أن يفهموا بشكل كامل كيفية تأثير هذين المعلمتين على انخفاض الضغط، واحتباس الملوثات، وسعة التدفق، وعمر الخدمة، وكفاءة النظام بشكل عام. يوفر هذا الدليل الموسع تحليلاً تفصيليًا لهذه المفاهيم وكيفية عملها معًا في أنظمة الترشيح العالمية-.

فهم مفهوم تصنيف ميكرون

يحدد تصنيف الميكرون حجم الجسيمات التي يمكن لوسط الترشيح إزالتها، معبرًا عنها بالميكرومتر. يعني تصنيف الميكرون الاسمي أن الفلتر يزيل نسبة معينة-غالبًا 60% إلى 90%-من الجزيئات ذات الحجم المذكور. وعلى النقيض من ذلك، يزيل تصنيف الميكرون المطلق 98% إلى 99.9% من الجسيمات بحجم الميكرون المعلن، وهو أمر ضروري للتطبيقات الهامة مثل الأنظمة الهيدروليكية أو أنظمة الوقود. تؤثر دقة تصنيف الميكرون على نظافة النظام وطول عمر المعدات ومعايير التحكم في التلوث. ولذلك، تعتمد الصناعات ذات متطلبات النظافة الصارمة عادةً على وسائط ترشيح ذات تصنيف مطلق لضمان أداء يمكن التنبؤ به عبر ظروف التشغيل المختلفة.

ما يشير إليه عدد الشبكات حقًا

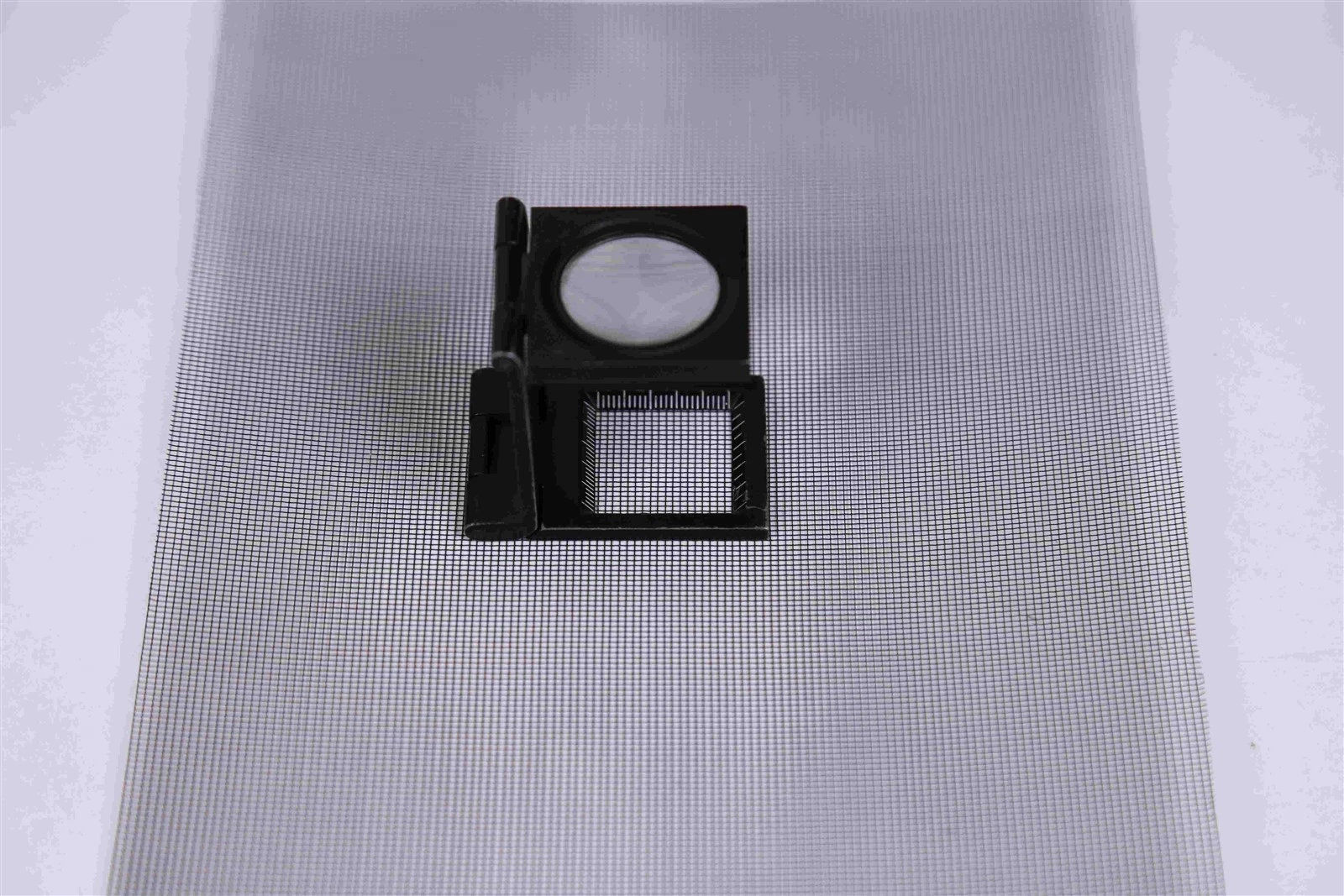

يصف عدد الشبكات عدد الفتحات لكل بوصة خطية في شبكة سلكية منسوجة. على سبيل المثال، تحتوي الشاشة ذات 100 شبكة على 100 فتحة في البوصة أفقيًا وعموديًا. ومع ذلك، فإن حجم الفتح الفعلي يعتمد أيضًا على قطر السلك. يمكن أن يكون لشبكتين بنفس عدد الشبكات فتحات ميكرون مختلفة إذا استخدمت إحداهما سلكًا أكثر سمكًا. وبالتالي فإن عدد الشبكات يعد واصفًا هيكليًا، وليس مؤشرًا للأداء. إنها تساعد المهندسين على مقارنة أنواع الشبكات والتنبؤ بمدى قوة أو صلابة الشبكة، ولكنها لا تحدد دقة الترشيح بشكل مباشر. لا يزال يتعين حساب حجم الفتح (بالميكرون) أو الحصول عليه من المورد.

الاختلافات في معايير القياس

يعتمد تصنيف الميكرون عادةً على الاختبارات المعملية باستخدام غبار الاختبار القياسي في ظل ظروف خاضعة للرقابة. من ناحية أخرى، يتبع عدد الشبكات معايير الصناعة مثل ASTM E11 أو ISO 3310، والتي تحدد تفاوتات الشبكة وأقطار الأسلاك وأنماط النسج. ونظرًا لأن النظامين يقيسان خصائص مختلفة، فلا يمكن تحويلهما مباشرة دون معلومات إضافية. على سبيل المثال، لا يمكن لعدد الشبكات وحده تحديد ما إذا كانت الشبكة مناسبة للترشيح الدقيق ما لم يكن حجم الفتحة الفعلي معروفًا. إن فهم أطر القياس هذه يساعد في ذلكيتجنب المهندسون إساءة تفسير عدد الشبكات كتصنيف ترشيح.

لماذا هناك حاجة إلى كليهما في تصميم الترشيح

يتم تحديد أداء الترشيح من خلال كل من الهندسة الهيكلية (عدد الشبكات) ومقياس الأداء (تصنيف الميكرون). يحدد تصنيف الميكرون أصغر الجسيمات التي سيتم التقاطها، بينما يؤثر عدد الشبكات على القوة الميكانيكية، وتوزيع التدفق، والمتانة. في العديد من التطبيقات، خاصة المرشحات الشبكية الملبدة متعددة الطبقات، تستخدم الطبقات الخارجية عددًا منخفضًا من الشبكات من أجل القوة وتستخدم الطبقات الداخلية شبكة دقيقة ذات تصنيف ميكروني - للترشيح الفعلي. إن التعامل مع تصنيف الميكرون وعدد الشبكات كمواصفات -منفصلة ولكن متكاملة-يضمن أن تلبي المرشحات متطلبات الأداء والمتانة في البيئات الصناعية.

التأثير على دقة إزالة الملوثات

يتوافق تصنيف الميكرون الأقل مع قدرة ترشيح أكثر دقة، مما يلتقط المزيد من الملوثات الأصغر حجمًا. يعد هذا أمرًا بالغ الأهمية للأنظمة التي تتسبب فيها الجزيئات الصغيرة في التآكل أو التآكل أو خلل في النظام-مثل الدوائر الهيدروليكية أو أنظمة التشحيم ذات الضغط العالي-. على سبيل المثال، يؤدي التحول من 25 ميكرون إلى 10 ميكرون إلى زيادة حماية المضخات والصمامات والمحركات بشكل كبير. يعتمد تصنيف الميكرون الدقيق المطلوب على متطلبات كود النظافة الخاصة بالنظام، مثل ISO 4406. يؤدي اختيار مرشح خشن جدًا إلى إزالة غير كافية للملوثات، بينما يؤدي اختيار مرشح ناعم جدًا إلى إنشاء قيود غير ضرورية.

العلاقة مع معدل التدفق وانخفاض الضغط

تعمل تقييمات الميكرونات الدقيقة على إنشاء مسارات أصغر لتمرير السوائل من خلالها، مما يزيد من المقاومة ويؤدي إلى انخفاض أعلى في الضغط. وهذا يمكن أن يقلل من كفاءة النظام، أو يزيد من استهلاك الطاقة، أو يسبب التجويف في المضخات. يجب أن يوازن المهندسون بين دقة الترشيح ومتطلبات التدفق، خاصة في تطبيقات اللزوجة العالية-مثل ترشيح الزيت. قد تتطلب الأنظمة ترشيحًا مرحليًا، حيث يتم استخدام المرشحات الخشنة عند المنبع لمنع الانسداد المبكر للمرشحات الدقيقة، مما يضمن التدفق المستقر والضغط الثابت.

التأثير على الأوساخ-قدرة التحمل

كلما كان تصنيف الميكرون أصغر، كلما تراكمت الملوثات بشكل أسرع في وسائط الترشيح. يؤدي هذا إلى تقليل القدرة على الاحتفاظ بالأوساخ- وتقصير فترات الخدمة. في حين تعمل المرشحات الدقيقة على تحسين النظافة، إلا أنها قد تتطلب استبدالًا متكررًا. للتغلب على هذا القيد، غالبًا ما يتم استخدام الهياكل متعددة-الطبقات أو العناصر المطوية لزيادة مساحة السطح. يجب على المهندسين مطابقة تصنيف الميكرون مع أحمال التلوث المتوقعة لتجنب التوقف التشغيلي أو الانسداد المبكر.

التطبيق-متطلبات ميكرون محددة

تتطلب الصناعات المختلفة مستويات ميكرون مختلفة. تستخدم الأنظمة الهيدروليكية غالبًا 3-25 ميكرون، وتستخدم أنظمة الوقود 10-75 ميكرون، ويمكن أن يتراوح ترشيح المياه من 20 ميكرون إلى عدة مئات من الميكرونات اعتمادًا على ما إذا كان التطبيق يتضمن -ترشيحًا مسبقًا أو تلميعًا. إن فهم ملف تعريف التلوث المحدد-مثل توزيع حجم الجسيمات، ولزوجة السوائل، وضغط التشغيل-يساعد في تحديد تصنيف الميكرون الأمثل لأداء ترشيح موثوق.

التأثير على القوة الميكانيكية

يؤثر عدد الشبكات بشكل مباشر على قوة الشبكة السلكية. عادةً ما تستخدم أعداد الشبكات السفلية أسلاكًا أكثر سمكًا، مما يوفر مقاومة أفضل للتشوه والضغط والتآكل. ويعد هذا ضروريًا في أنظمة الضغط العالي-، أو المرشحات الصناعية، أو البيئات ذات التدفق المضطرب. تستخدم أعداد الشبكات الأعلى أسلاكًا أرق، مما يجعلها أكثر عرضة للتلف تحت الضغط الميكانيكي. لذلك، يجب أن يأخذ اختيار عدد الشبكات في الاعتبار المتطلبات الميكانيكية للتطبيق، خاصة عندما تتعرض وسائط الترشيح لأحمال عالية أو عمليات الغسيل العكسي.

التأثير على توزيع التدفق واستقراره

يؤثر عدد الشبكات على توحيد تدفق السوائل. تسمح أعداد الشبكات المنخفضة بمعدلات تدفق عالية ولكنها قد تخلق توزيعًا غير متساوٍ للتدفق، خاصة في الأنظمة التي يكون فيها التدفق الصفحي أمرًا بالغ الأهمية. تساعد أعداد الشبكات الأعلى على استقرار التدفق عن طريق توزيع الضغط بشكل متساوٍ عبر السطح. يساعد هذا في منع توجيه-ظاهرة يتجاوز فيها السائل عملية الترشيح بسبب توزيع الضغط غير المتساوي. بالنسبة للمرشحات متعددة الطبقات-، غالبًا ما يتم استخدام الشبكة الخشنة كطبقة دعم للحفاظ على ثبات طبقات الترشيح الدقيقة.

التفاعل مع قطر السلك

يلعب قطر السلك دورًا مهمًا في تحديد حجم الفتح الفعلي والقوة الميكانيكية. يمكن أن تختلف الشبكتان اللتان تحتويان على عدد شبكات متطابق بشكل كبير في الأداء بسبب اختلاف أقطار الأسلاك. تعمل الأسلاك السميكة على تقليل المساحة المفتوحة وتقييد التدفق وزيادة المتانة. تعمل الأسلاك الرقيقة على زيادة المساحة المفتوحة إلى الحد الأقصى ولكنها تضعف الاستقرار الهيكلي. لذلك، يجب دائمًا تقييم عدد الشبكات مع قطر السلك عند تصميم أنظمة الترشيح.

التأثير على-المتانة على المدى الطويل

تتحلل الشاشات عالية العدد ذات الأسلاك الرفيعة بشكل أسرع تحت ظروف الضغط الكاشطة أو العالية-. تعتبر الشاشات ذات عدد الشبكات السفلية أكثر متانة ولكنها توفر دقة ترشيح أقل. يجب على المهندسين اختيار عدد الشبكات بناءً ليس فقط على احتياجات الترشيح ولكن أيضًا على استراتيجية الصيانة طويلة الأمد-وعمر الخدمة المتوقع وطرق التنظيف مثل الغسيل العكسي أو التنظيف بالموجات فوق الصوتية. يؤدي الاختيار الصحيح لعدد الشبكات إلى تقليل تكاليف الصيانة وإطالة العمر التشغيلي.

التأثير المشترك على مقاومة التدفق واستهلاك الطاقة

في أنظمة الترشيح العملية، يتفاعل تصنيف الميكرون وعدد الشبكات لتحديد مقاومة التدفق الإجمالية، وبالتالي استهلاك الطاقة. يعمل تصنيف الميكرون الدقيق على تقييد مرور السائل عن طريق تقليل المساحة المفتوحة المتاحة، في حين أن عدد الشبكات العالية يمكن أن يزيد أو يقلل المقاومة اعتمادًا على قطر السلك ونمط النسج. عندما تتجه كلا المواصفات نحو ترشيح أكثر دقة، يتطلب النظام المزيد من طاقة الضخ للحفاظ على معدلات التدفق المستهدفة، مما يزيد من استخدام الطاقة وتكاليف التشغيل. ويجب على المهندسين تحليل هذا التوازن بعناية، خاصة في تطبيقات اللزوجة العالية-مثل مواد التشحيم والزيوت الهيدروليكية ومعالجة البوليمرات. تستخدم العديد من الأنظمة الصناعية تكوينات -مرحلة أو مزدوجة الطبقات لتحسين الأداء.-تعمل طبقات الشبكة الخشنة على تقليل انخفاض الضغط بينما تضمن طبقات الميكرون الدقيقة إزالة الملوثات. إن فهم كيفية تفاعل هذه المتغيرات يسمح للمصممين بتجنب الإفراط في-المواصفات، وتقليل فقدان الطاقة، والحفاظ على استقرار الأداء.

التأثير على دقة الترشيح عبر هياكل التصفية متعددة الطبقات

تستخدم المرشحات الصناعية الحديثة في كثير من الأحيان هياكل متعددة-الطبقات، وتجمع بين الشبكات الخشنة الداعمة والطبقات الدقيقة ذات التصنيف -الميكروني. في هذه التجميعات، يؤثر عدد الشبكات على الصلابة الميكانيكية ويمنع تشوه الطبقات الداخلية الدقيقة تحت الضغط. إذا كانت شبكة الدعم تحتوي على عدد شبكي منخفض جدًا أو قطر سلك غير كافٍ، فقد تتمدد طبقة الترشيح الدقيقة أو تنهار، مما يضر بتصنيف الميكرون المقصود. على العكس من ذلك، إذا كان عدد الشبكات مرتفعًا جدًا، فقد تؤدي الطبقات الإضافية إلى إضعاف التدفق وتقليل مساحة السطح الفعالة. تعتمد المرشحات الشبكية متعددة الطبقات - المستخدمة في الترشيح الهيدروليكي والفضائي والكيميائي والبوليمر على المعايرة الصحيحة لهاتين المعلمتين. وهذا يمنع فشل الفلتر، ويضمن الاحتفاظ بالملوثات بشكل متوقع، ويطيل عمر الخدمة. عند تصميمه بشكل صحيح، يضمن عدد الشبكات ثبات الأبعاد، بينما يضمن تصنيف الميكرون دقة الترشيح-مما يخلق توازنًا أساسيًا-لأنظمة الترشيح عالية الأداء.

مقارنة تصنيف الميكرون مقابل عدد الشبكات في تصميم الترشيح الحقيقي

يشكل تصنيف الميكرون وعدد الشبكات معًا أساسًا لتصميم الترشيح الصناعي الدقيق والموثوق. في حين أن تصنيف الميكرون يحدد كفاءة احتجاز الملوثات، فإن عدد الشبكات يحدد الخصائص الهيكلية التي تدعم توزيع التدفق والاستقرار والمتانة على المدى الطويل-. عندما يفهم المهندسون كيفية تفاعل هذه المواصفات، يمكنهم تحسين انخفاض الضغط، وسعة الاحتفاظ بالأوساخ، وأداء التقاط الجسيمات عبر نطاق واسع من ظروف التشغيل. وهذا يضمن أن أنظمة الترشيح تلبي متطلبات العملية ومعايير نظافة الصناعة دون فقدان الطاقة غير الضروري أو فشل الفلتر المبكر.

في تطبيقات الترشيح الحقيقية، لا يمكن تقييم تصنيف الميكرون ولا عدد الشبكات بشكل منفصل. يتطلب التصميم الفعال للنظام تحقيق التوازن بين دقة الترشيح والقوة الميكانيكية وخصائص التدفق، خاصة في الهياكل متعددة-الطبقات المستخدمة في العمليات الهيدروليكية وعمليات معالجة الوقود والكيماويات والمياه. من خلال تحديد المجموعة الصحيحة من تصنيف الميكرون وهندسة الشبكة، يمكن للصناعات تحقيق كفاءة تشغيلية أعلى وعمر خدمة ممتد ونتائج ترشيح أكثر اتساقًا. وفي نهاية المطاف، يؤدي إتقان هذين المعيارين إلى تحكم أفضل في التلوث، وتحسين حماية المعدات، وأداء إنتاج أكثر موثوقية.
